Fives STEEL (Fives DMS, Fives STEIN, Fives CELES, Fives ST) – 열처리 어닐링 및 아연도금 라인

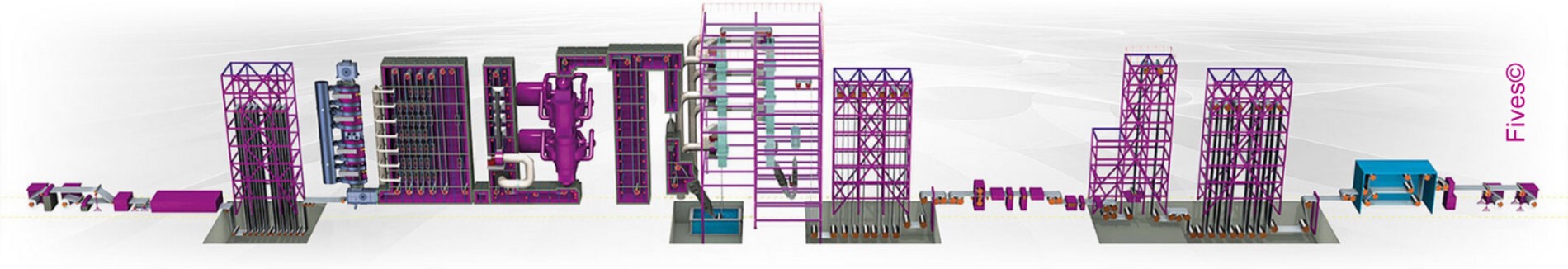

당사에서는 자동차, 건설, 가전제품 및 포장재 응용 분야에서의 모든 요구를 충족시키기 위해 NeoKoil® 어닐링 및 아연 도금 라인을 설계했습니다. 직화가열로, 비산화 급속 냉각 솔루션, 횡자속(Transverse) 유도 가열 기술을 포함한 당사 최신의 혁신 기술들이 NeoKoil® 라인에 통합되어 미래를 재편할 것입니다.
자동차용
AHSS 및 UHSS를 포함한 고강도강 생산을 위한 NeoKoil® 어닐링 및 아연 도금 라인
- 다양한 강종 생산
- 특정 공정 매개변수 충족
- 다양한 코팅 타입을 위한 기술
- 작업자 및 설비에 대한 안전
- 지보수 친화적 설계
건설 및 가전
건설, 가전제품 및 내판재 자동차 분야를 위한 NeoKoil® 어닐링 및 아연 도금 라인
- 광범위한 강종 생산
- 코팅 다양성에 대한 도전
- 생산성 향상 – 최상의 품질 우선
- 배출 및 폐기물 최소화
- 작업자 및 설비에 대한 안전
포장재
틴플레이트(TinPlate) 강판 생산을 위한 고급 공정 기술을 특징으로 하는 고속/연속 어닐링 라인
- 얇은 포장재용 철강제품의 처리
- 고연성 틴플레이트 강종
- 고속, 고수율 운영
- 고용량 생산
- 운전 및 정비에 대한 안전성
Fives STEEL (Fives DMS, Fives STEIN, Fives CELES, Fives ST) – AUTOMOTIVE CUTTING-EDGE
철강사에서는 극한의 3세대 AHSS(Advanced High Strength Steels) 열처리 사이클, 까다로운 고-합금강 코팅 또는 외판 표면 품질 제품을 확보하기 위한 특정의 공정 매개변수에 대처해야 할 것입니다. Fives는 이러한 까다로운 자동차 강판 시장에서 여러분이 성공하고 경쟁에서 앞서 나갈 수 있도록 도움을 드릴 수 있는 전문 지식과 기술을 보유하고 있습니다.
AHSS 및 UHSS에 대한 도전 과제 해결사
인장 강도가 매우 높고 연신율이 뛰어난 특성을 가진 AHSS(첨단 고강도강)와 UHSS(초고강도강)는 운전자와 승객의 안전을 유지하는 데 필요한 강도를 유지하면서도, 자동차 디자인 및 배기가스 감소에도 또한 적합해야 합니다.
Fives에서는 지난 수십 년간 수많은 어닐링 열처리 및 아연 도금 라인 실적을 통해, 고객사에서 생산 목표를 달성하고, 새로운 고부가가치 제품 시장에 진출하며, 최종 End-User의 기대를 뛰어넘을 수 있도록 하는 노하우와 기술을 보유하고 있습니다.

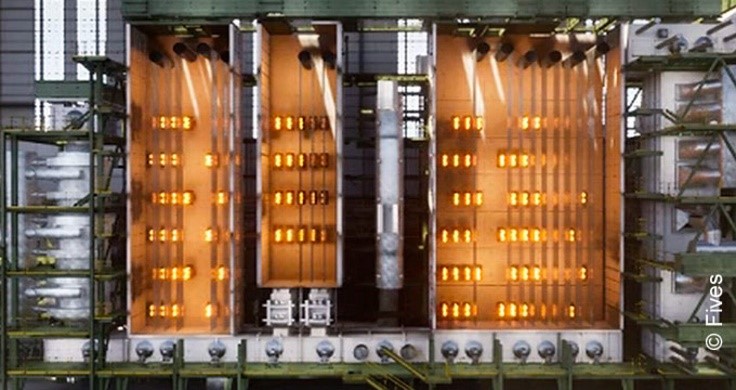

직화 가열로 (DIRECT FIRED FURNACE)
- 불꽃 없는(Flameless) 연소 가열
- 무산화 운영
- 정밀한 Pre-oxidizing 제어
- Ultra-Low NOx

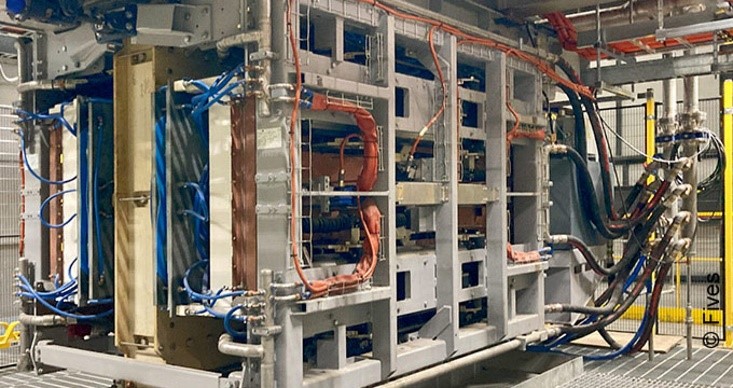

유도 가열 (INDUCTION HEATING)
- EcoTransFlux™, 고-성능 유도가열
- 가열 능력: 최대 1,200°C
- 높은 가열 속도: 최대 400°C/sec
- AHSS/UHSS에 탁월한 가열 효율
초고속 냉각 (ULTRA-RAPID COOLING)
- 혁신적인 무산화 습식 냉각
- 산세 공정 없이 1,000°C/s 냉각 속도
- 3세대 AHSS를 위한 CGL 기능 확장
- 동일 라인에서 어닐링 및 아연도금
Fives STEEL (Fives DMS, Fives STEIN, Fives CELES, Fives ST) – AUTOMOTIVE CUTTING-EDGE
철강사에서는 극한의 3세대 AHSS(Advanced High Strength Steels) 열처리 사이클, 까다로운 고-합금강 코팅 또는 외판 표면 품질 제품을 확보하기 위한 특정의 공정 매개변수에 대처해야 할 것입니다. Fives는 이러한 까다로운 자동차 강판 시장에서 여러분이 성공하고 경쟁에서 앞서 나갈 수 있도록 도움을 드릴 수 있는 전문 지식과 기술을 보유하고 있습니다.
건설, 가전 및 자동차 부품용 철강 생산

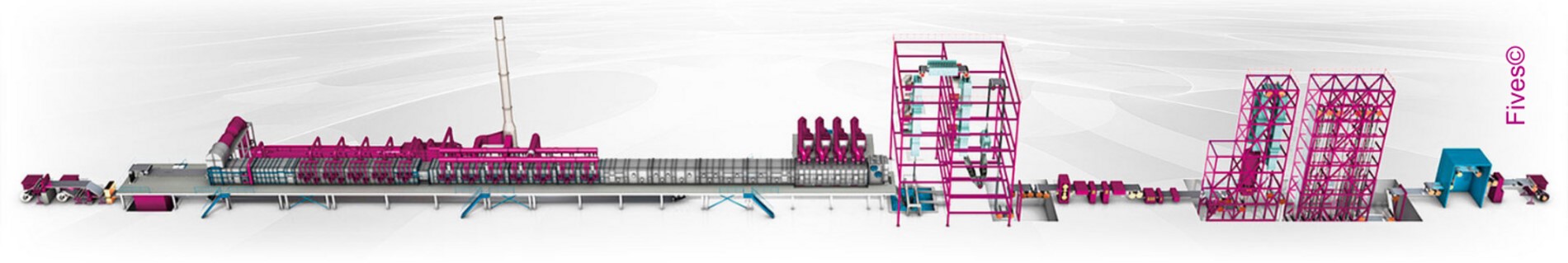

수평 가열로의 NeoKoil® CGL
Fives의 강종개발 및 코팅공정 노하우, 스마트 도구, 그리고 첨단 장비 설계를 활용하여, 건축용부터 자동차 품질까지의 강종을 생산하는 수평형 가열로를 갖춘 수많은 스트립 Processing 라인을 공급해 오고 있으며, 컴팩트한 라인부터 고속 라인까지 다양합니다.
주요 기술
- NeoKlean® 시스템 – 수압, 화학 및 기계적 공정의 조합을 활용하는 탈지 시스템
- 열처리 섹션 – 무산화 가열로, Radiant 튜브 가열로, Soaking 가열로 및 급속 냉각 섹션으로 구성. AdvanTek® DFR(직접 연소 환원) 연소 시스템 사용.
- Aeris® after-pot – 냉각 길이 단축으로 스트립 안정성을 향상시키는 냉각 시스템입니다.
- Minispangle 시스템 – 코팅 표면 품질을 개선하기 위해 ‘스팽글’ 최소화.
- Skin-Pass 압연기 및 Strip 레벨러 – 스트립 레벨러와 결합된 스킨 패스 압연기
- 사이드 트리머 – 정확한 Edge 절단을 제공하는 특수 설계 및 블레이드 위치 지정 기술

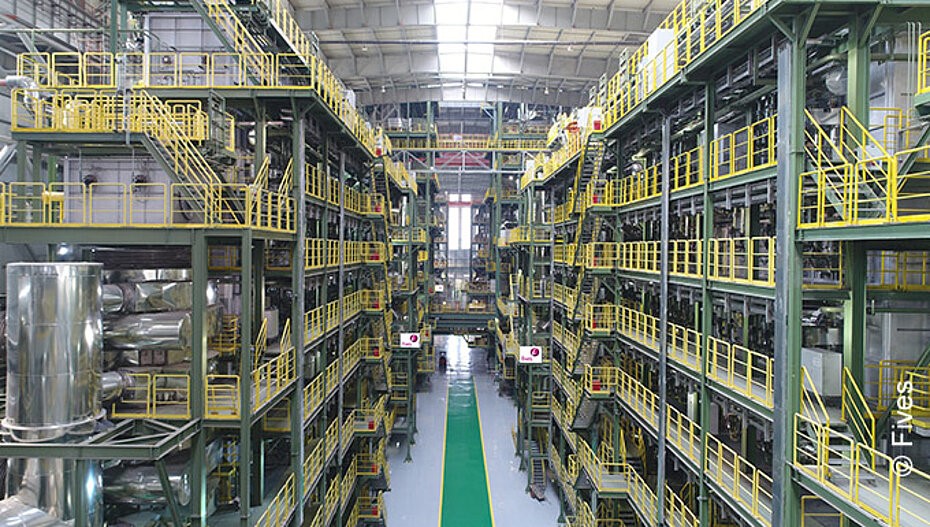

Fives STEEL (Fives DMS, Fives STEIN, Fives CELES, Fives ST) – 포장재 – 더 빠르고, 더 얇고, 더 친환경적으로
최대 800m/min의 어닐링열처리 공정 속도 및 최대 1,000m/min의 입/출측 속도를 갖춘 틴플레이트(Tinplate) 연속어닐링라인(CAL)은 고수율을 위한 연속적이고 안정적인 설비운영을 제공합니다. 0.12mm까지 얇은 포장용 철강제품 처리에 대한 최대 년간 500,000톤의 생산 능력이 가능합니다.
첨단 기술로 새로운 강종 생산
안정적인 가동 조건은 틴플레이트(Tinplate) 강철 생산 라인에 필요한 높은 수율(Yield)을 달성하는 데 매우 중요합니다.
주요 기술
- 가열, 냉각 및 스티어링 기능을 갖춘 Stein Digiflex® 열처리 가열로
- 오프라인/온라인 Thermo-Mechanical 모델을 통한 최적화된 롤 프로파일
- 스트립 Processing 라인의 모든 것을 시뮬레이션 하는 OptiLine™ 프로그램
- 고연성 Tinplate 강종 생산을 위한 특수 Blowing 방식의 FlashCooling®,
- Heat/Cold Buckling 방지 제어를 포함하는 Virtuo™ Level 2 솔루션
- 직렬로 작동하는 두 대의 Skin-Pass Quarto rolling mills
더 자세한 정보를 원하시면, 당사로 연락 주세요.
